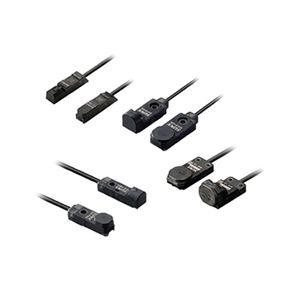

方形接近傳感器[放大器內置] GX-F/H NEW
GX-6型
|
種類 |
NPN輸出型 |
PNP輸出型 |
|||
|
型 |
正面ON |
GX- |
GX- |
GX- |
GX- |
|
頂端ON |
GX- |
GX- |
GX- |
GX- |
|
|
最大工作距離 |
1.6mm±8% |
||||
|
穩定檢測范圍 |
0?1.3mm |
||||
|
標準檢測物體 |
鐵12×12×t1mm |
||||
|
應差 |
工作距離的20％以下(使用標準檢測物體) |
||||
|
重復精度 |
檢測軸軸向、與檢測軸垂直方向： 0.04mm以下 |
||||
|
電源電壓 |
12?24V DC +10／-15% 脈動P-P10%以下 |
||||
|
消耗電流 |
15mA以下 |
||||
|
輸出 |
NPN開路集電極晶體管 |
PNP開路集電極晶體管 |
|||
|
|
輸出動作 |
接近時ON |
離開時ON |
接近時ON |
離開時ON |
|
最大反應頻率 |
400Hz |
||||
|
工作狀態指示燈 |
橙色LED(輸出ON時亮起) |
||||
|
環 |
保護構造 |
IP68(IEC)、IP68g(JEM) (注4)(注5) |
|||
|
使用環境溫度 |
-25?+70℃、存儲時：-40?＋85℃ |
||||
|
使用環境濕度 |
35?85%RH、存儲時：35?95%RH |
||||
|
耐電壓 |
AC1,000V 1分鐘 所有電源連接端子與外殼之間 |
||||
|
絕緣電阻 |
所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表 |
||||
|
耐振動 |
頻率10?500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時 |
||||
|
耐沖擊 |
頻率10,000m/s2(約1,000G) X,Y和Z方向各3次 |
||||
|
檢測 |
溫度 |
使用環境溫度范圍內，+23℃時檢測距離的±8％以?xún)?nèi) |
|||
|
電壓 |
使用電源電壓的+10%/-15%波動時，±2%以?xún)?nèi) |
||||
|
材質 |
本體：PBT、指示燈部：聚酯 |
||||
|
電纜 |
截面積為0.15mm2 的3芯耐油?耐冷熱橡皮電纜，長1m |
||||
|
電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
||||
|
重量(本體重量) |
正面ON型：約15g、頂端ON型：約15g |
||||
(注1)：無指定的測量條件為使用環境溫度＝+23℃。
(注2)：型號中加注“I”的機型為異頻型。
(注3)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指?jìng)鞲衅髟谑褂铆h(huán)境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注4)：本公司的IP68試驗方法
1. 將傳感器置于0℃水的水面下0m處30分鐘，然后立即在+70℃水的水面下0m處放置30分鐘。
2. 第1項中所述的熱沖擊試驗為1個周期，進行20個周期。
3. 將傳感器置于1m深的水中500小時。
4. 經過1～3項試驗后，應確保絕緣電阻、耐電壓、消耗電流和檢測距離符合標準值。
(注5)：若用于切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。
GX-8型
|
種類 |
NPN輸出型 |
PNP輸出型 |
|||
|
型 |
正面ON |
GX- |
GX- |
GX- |
GX- |
|
頂端ON |
GX- |
GX- |
GX- |
GX- |
|
|
最大工作距離 |
2.5mm±8% |
||||
|
穩定檢測范圍 |
0?2.1mm |
||||
|
標準檢測物體 |
鐵15×15×t1mm |
||||
|
應差 |
工作距離的20％以下(使用標準檢測物體) |
||||
|
重復精度 |
檢測軸軸向、與檢測軸垂直方向： 0.04mm以下 |
||||
|
電源電壓 |
12?24V DC +10／-15% 脈動P-P10%以下 |
||||
|
消耗電流 |
15mA以下 |
||||
|
輸出 |
NPN開路集電極晶體管 |
PNP開路集電極晶體管 |
|||
|
|
輸出動作 |
接近時ON |
離開時ON |
接近時ON |
離開時ON |
|
最大反應頻率 |
500Hz |
||||
|
工作狀態指示燈 |
橙色LED(輸出ON時亮起) |
||||
|
環 |
保護構造 |
IP68(IEC)、IP68g(JEM) (注4)(注5) |
|||
|
使用環境溫度 |
-25?+70℃、存儲時：-40?＋85℃ |
||||
|
使用環境濕度 |
35?85%RH、存儲時：35?95%RH |
||||
|
耐電壓 |
AC1,000V 1分鐘 所有電源連接端子與外殼之間 |
||||
|
絕緣電阻 |
所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表 |
||||
|
耐振動 |
頻率10?500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時 |
||||
|
耐沖擊 |
頻率10,000m/s2(約1,000G) X,Y和Z方向各3次 |
||||
|
檢測 |
溫度 |
使用環境溫度范圍內，+23℃時檢測距離的±8％以?xún)?nèi) |
|||
|
電壓 |
使用電源電壓的+10%/-15%波動時，±2%以?xún)?nèi) |
||||
|
材質 |
本體：PBT、指示燈部：聚酯 |
||||
|
電纜 |
0.15mm2 的3芯耐油?耐冷熱橡皮電纜，長1m |
||||
|
電纜延長 |
0.3mm2以上的電纜全長可延長至100m |
||||
|
重量(本體重量) |
正面ON型：約15g、頂端ON型：約20g |
||||
(注1)：無指定的測量條件為使用環境溫度＝+23℃。
(注2)：型號中加注“I”的機型為異頻型。
(注3)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅髟谑褂铆h(huán)境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注4)：本公司的IP68試驗方法
1. 將傳感器置于0℃水的水面下0m處30分鐘，然后立即在+70℃水的水面下0m處放置30分鐘。
2. 第1項中所述的熱沖擊試驗為1個周期，進行20個周期。
3. 將傳感器置于1m深的水中500小時。
4. 經過1～3項試驗后，應確保絕緣電阻、耐電壓、消耗電流和檢測距離符合標準值。
(注5)：若用于切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。
