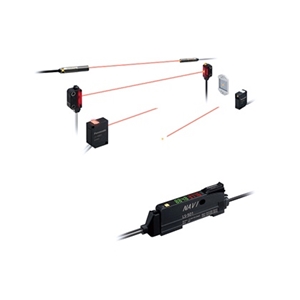

種類

透過型

同軸反射型

同軸回歸反射型

圓柱型

小型

型號

LS-H101

LS-H102

LS-H201

LS-H901

適用放大器

LS-501(P)、 LS-501(P)-C2

檢
測
距
離

H-SP

1m

1m

150mm

0.01～1m

FAST

1m

1m

200mm

0.01～1m

STD

1m

1m

300mm

0.01～1m

LONG

1m

1m

450mm

0.01～1.5m

U-LG

1m

1m

600mm

0.01～2m

HYPR

1m

1m

750mm

0.01～2.5m

光點大小

約φ5mm以下
(距離1m時)

約φ5mm以下
(距離1m時)

約φ2mm以下
(距離300mm時)

約φ6mm以下
(距離1m時)

檢測物體

不透明體、半透明體、透明體(注3)

工作狀態指示燈

橙色LED(放大器輸出ON時亮起)

環
境
性
能

保護構造

IP40(IEC)

IP67(IEC)

IP40(IEC)

IP40(IEC)

使用環境溫度

-10～+55℃(注意不可結露、結冰)、保存時:-20～+70℃

使用環境濕度

35～85%RH、保存時:35～85%RH

使用環境照明度

白熾燈：受光面照明度3,000?x以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

20MΩ以上，基于DC250V的高阻表 所有電源連接端子與外殼之間

耐振動

頻率10～500Hz　雙振幅1.5mm　X,Y和Z方向各2小時(不通電)

耐沖擊

加速度100m/s²（約10G）　X,Y和Z方向各3次(不通電)

投
光
元
件

種類

紅色半導體激光

投光波峰波長

660nm

660nm

660nm

660nm

激光級別

1級(JIS／IEC／FDA)

最大輸出

2mW

2mW

2mW

1mW

材質

本體外殼：SUS303
罩：聚碳酸酯

本體外殼：PBT
罩：丙烯

本體外殼：PBT、
表示罩：聚碳酸酯、
投?受光面：玻璃

電纜

0.09mm² 雙芯屏蔽電纜，長2m

0.15mm² 雙芯平行雙線屏蔽電纜，長2m

重量

本體重量：約50g
包裝重量：約75g

本體重量：約50g
包裝重量：約70g

本體重量：約50g
包裝重量：約80g

本體重量：約50g
包裝重量：約85g

附件

M6螺母4個、
齒鎖墊圈(內)2個

MS-EXL2-2(安裝板)：2個

MS-LS-1(安裝支架)：1個

MS-LS-1(安裝支架)：1個
RF-330(反射鏡)：1個

(注1):

無指定時的測量條件為使用環境溫度=+23℃。

(注2):

依據第50號激光通告(2007.6.24)，以FDA標準(21 CFR 1040.10或1040.11)為準。

(注3):

請勿必事先對實機檢測確認后，再使用。

(注4):

透過型與同軸反射型的檢測距離是指相對于白色無光澤紙(□100mm)的數值。

(注5):

同軸型回歸反射型的檢測距離是指相對于反射鏡RF-330的數值。檢測距離表示反射鏡的可設范圍。亦可在0.01m以下的距離檢測物體。
同軸型回歸反射型在近距離檢測理論上的鏡面體或光線容易擴散的物體時，可能會因發生偏光的光線不穩定而導致無法檢測。
[措施]

· 利用放大器的受光靈敏度功能降低受光靈敏度值。

· 變更反應時間。

· 使檢測頭遠離檢測物體。

受光量因反射鏡的表面狀態而異。
對于組合放大器LS-500系列，設定基準值時，請選擇留有充足余量的基準值。

(注6):

使用透過型LS-H101□或LS-H102□時，組合放大器LS-500系列的受光靈敏度，請勿設定(gctL)為2檔或以下。
否則檢測會變得不穩定。

(注7):

電纜不可延長。

種類

連接器型

電纜型

型號

NPN輸出

LS-501

LS-501-C2

PNP輸出

LS-501P

LS-501P-C2

電源電壓

12～24V DC ⁺¹⁰_-15% 脈動P-P10%以下

消耗電流

通常工作時：1,200mW以下(電源電壓24V時 消耗電流50mA以下、電纜型的監控電流輸出除外)
ECO模式下時：980mW以下(電源電壓24V時 消耗電流40mA以下、電纜型的監控電流輸出除外)

輸出(輸出1、輸出2)

NPN開路集電極晶體管
?最大流入電流：50mA(注2)
?外加電壓：30V DC以下(輸出-0V之間)
?剩余電壓：2V以下(最大流入電流條件下)


PNP開路集電極晶體管
?最大源電流：50mA(注2)
?外加電壓：30V DC以下(輸出-+V之間)
?剩余電壓：2V以下(最大源電流時)

輸出動作

入光時ON／非入光時ON　切換式

短路保護

配備

檢測
輸出
設定

輸出1

通常模式／微分模式／應差模式／窗口對比模式　切換式

輸出2

通常模式／微分模式／應差模式／
自我診斷輸出模式　切換式

通常模式／微分模式／應差模式／
自我診斷輸出模式／ 電應輸出模式輸出　切換式

反應時間

H-SP：60μs以下、FAST：150μs以下、STD：250μs以下、LONG：500μs以下、U-LG：5ms以下、HYPR：24ms以下　切換式

監控電流輸出

-

輸出電流：約4～20mA(H-SP、FAST、STD：0～4,000表示時)
反應時間：2ms以下
零點：4mA±1%F.S.以內
跨距：16mA±5%F.S.以內
直線性：±3%F.S.以內
負載電阻：0～250Ω

外部輸入

NPN無觸點輸入
?信號條件 High：+8V～+V DC或開路、Low：0～+2V DC(源電流0.5mA以下)
?輸入阻抗：約10kΩ


PNP無觸點輸入
?信號條件 High：+4V～+V DC(流入電流3.0mA以下)、Low：0～+0.6V DC或開路
?輸入阻抗：約10kΩ

外部輸入功能

投光停止／教導(全自動，限定，2點)／邏輯運算／復制功能的鎖定／顯示調整／ 數據庫加載／數據庫保存　切換式

工作狀態指示燈

橙色LED(輸出1、輸出2　ON時亮起)

激光投光指示燈

緑色LED(激光投光時亮起)

輸出選擇指示燈

黃色LED(輸出選擇時亮起)

數字顯示

數字顯示 數字顯示 8位7段(綠色LED4位+紅色LED4位)　模式下表示(黃色LED)：L/D?CUST?PRO

入光量顯示范圍

H-SP／FAST／STD：0～4,000、LONG／U-LG／HYPR：0～9,999

靈敏度設定方法

2點教導/限定教導/全自動教導/手動調節

邏輯運算

檢測輸出1與運算對象之間：無效／and／or／xor　切換式 運算對象：檢測輸出2／緊貼上位放大器(檢測輸出1)／外部輸入　切換式

定時器功能

<輸出1>
斷開延遲定時器/接通延遲定時器/單觸式定時器/接通·斷開延遲定時器/接通延遲·單觸式定時器
有效/無效切換式　定時器時間可變

<輸出2>
斷開延遲定時器/接通延遲定時器/單觸式定時器有效/
無效切換式　定時器時間可變

定時器時間

定時器范圍“ms”：約0.5ms、約1～9,999ms、約1ms為單位
定時器范圍“sec”：約0.5s、約1～32s、約1s為單位
定時器范圍“1／10ms”：約0.05ms、約0.1～999.9ms、約0.1ms為單位　各輸出分別設定

防干擾功能

配備(注3)

環
境
性
能

使用環境溫度

-10～+55℃［4～7臺緊貼安裝時：-10～+50℃、8～16臺緊貼安裝時(電纜型為8～12臺)：-10～+45℃］
(注意不可結露、結冰)、 保存時:-20～+70℃

使用環境濕度

35～85%RH、保存時:35～85%RH

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

20MΩ以上，基于DC250V的高阻表　所有電源連接端子與外殼之間

耐振動

頻率10～150Hz　雙振幅0.75mm(最大10G)　X,Y和Z方向各2小時(不通電)

耐沖擊

耐久98m/s²(約10G)　XYZ各方向5次(不通電)

材質

本體外殼：聚碳酸酯、罩：聚碳酸酯、開關：聚甲醛

保護構造

IP40(IEC)

電纜

-

0.2mm² 6芯 橡膠絕緣電纜，長2m

電纜延長

0.3mm² 以上的電纜全長可延長至100m

重量

本體重量：約15g、包裝重量：約55g

本體重量：約75g、包裝重量：約110g

附件

FX-MB1(放大器保護封條)：1套

(注1):

無指定時的測量條件為使用環境溫度=+23℃。

(注2):

串聯連接5臺以上時為25mA。但，延長電纜除外。

(注3):

可緊貼安裝臺數：H-SP：0臺／FAST：2臺／STD、LONG、U-LG、HYPR：4臺。
